В
Вставка>Файл есть команда
Дочерний документ... . Оказывается, от этой функции вместе с функцией
Preview может быть столько толку... Именно, можно написать, например, в отдельном файле .tex код какого-нибудь чертежа, например, на
pstricks. При этом, например, в случае кода на языке pstricks, этот код в файле .tex нужно писать точно так же, как пишутся коды графики на этом языке, когда это происходит не в прогре LyX, а в каком-нибудь "настоящем редакторе LaTeX", например, в TeXworks, т.е.
\begin{pspicture}, через пустую строку
\end{pspicture}, потом в эту пустую строку пишем нужный нам код, а перед
\begin{pspicture} что-то наподобие
\psset{xunit=1.0cm,yunit=1.0cm,algebraic=true,dimen=middle,dotstyle=o,dotsize=3pt... ну, те, кто знает pstricks, понимает, о чем я. Все, закрываем файл .tex, сохраняем в нем изменения. Далее переходим к действиям в прогре LyX. Перво-наперво подключаем в
Документ>Настройки...>Преамбула LaTeX ровно те пакеты, которые мы бы использовали для этой же цели, если бы это делали в обыкновенном файле .tex, открытым в каком-нибудь "настоящем редакторе LaTeX", далее в LyX нажимаем
Вставка>Предварительный просмотр (или
Вставка>Preview в зависимости от используемого файла локализации .mo). После этого курсор начинает мигать в черном прямоугольнике. Не выводим курсор из него. Дальше идем в упомянутое выше
Вставка>Файл, команда
Дочерний документ.... Открывается некоторое диалоговое окно. В этом диалоговом окне делаем вот что: в текстовом поле
Файл набираем полный путь к файлу с кодом чертежа .tex, или выбираем его с помощью кнопки
Выбрать. В выпадающем списке
Тип включения должно быть обязательно выбрано
Ввести, иначе ничего не получится, флажок

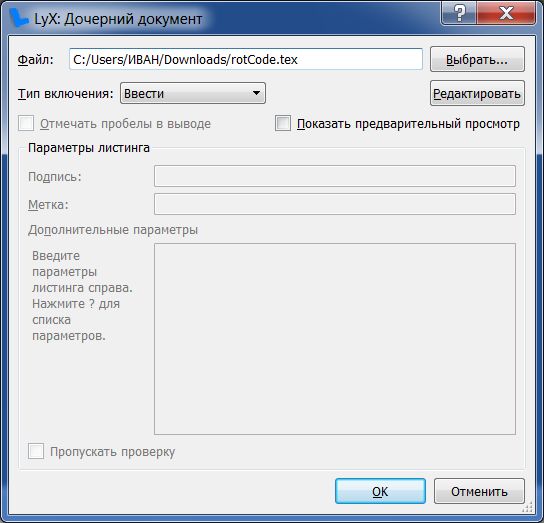

Показать предварительный просмотр устанавливать не обязательно. Таким образом, это диалоговое окно перед нажатием кнопки $\ok$ выглядит так:
Все, нажимаем кнопку $\ok$ и готово: черный прямоугольник предварительного просмотра исчез, а на месте его стала отображаться графика, образующуюся из кода, находящегося в используемом для построения этой графики файле .tex. Для непосредственной иллюстрации всего сказанного здесь выкладываю папку -
вот она: - с файлами .lyx и .tex, связанными друг с другом, как описано в этом посте. Следует отметить, что бывали случаи, когда мне после нажатия кнопки $\ok$ и вывода курсора из прямоугольника
Preview так и не удавалось заставить графику, соответствующую используемому файлу .tex, отображаться в окне прогры LyX. Почему так, я не знаю???
